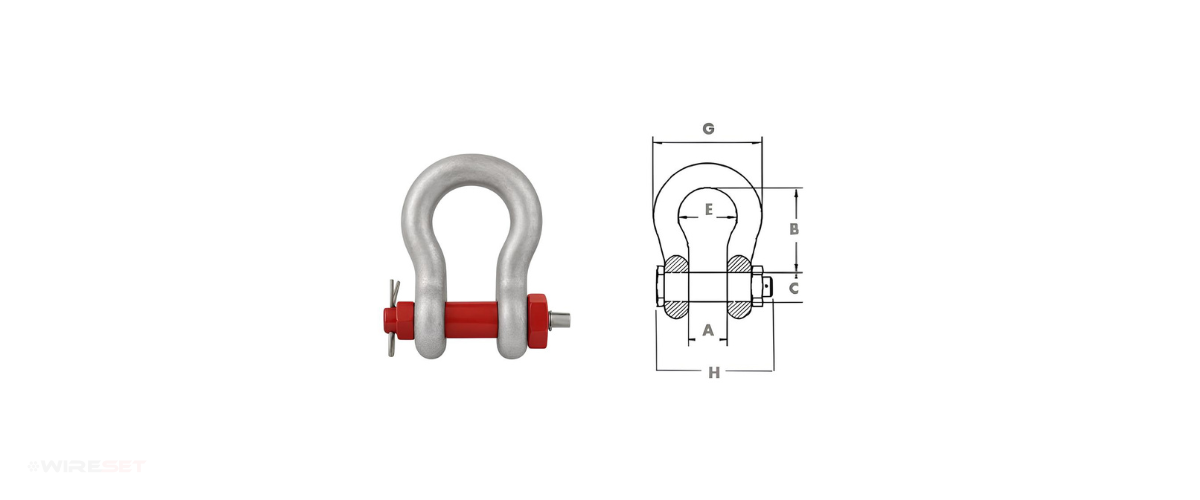

Manilha Curva
Pino Porca e Cupilha
| Ø DO CABO DE AÇO | Ø A | Ø B | Ø DO PINO C | Ø E | Ø G | Ø H | CARGA DE TRABALHO | PESO UNIT. | |
| mm | pol. | mm | mm | mm | mm | mm | mm | (T) tonelada | kg |
| 9,5 | 3/8'' | 17 | 38 | 11,1 | 27 | 7 | 63 | 1,0 | 0,12 |
| 12,7 | 1/2'' | 21 | 51 | 15,9 | 33 | 9 | 87 | 2,0 | 0,34 |
| 15,9 | 5/8'' | 27 | 60 | 19 | 42 | 10 | 100 | 3,3 | 0,60 |
| 19,1 | 3/4'' | 32 | 73 | 22,2 | 51 | 12 | 116 | 4,8 | 0,99 |
| 22,2 | 7/8'' | 36 | 83 | 25,4 | 58 | 13 | 132 | 6,5 | 1,55 |
| 25,4 | 1'' | 43 | 92 | 28,6 | 68 | 14 | 134 | 8,5 | 2,19 |
| 28,9 | 1.1/8'' | 46 | 108 | 31,8 | 73 | 17 | 163 | 9,5 | 3,10 |
| 31,8 | 1.1/4'' | 52 | 121 | 34,9 | 82 | 19 | 197 | 12,0 | 4,10 |
| 34,9 | 1.3/8'' | 57 | 115 | 38,1 | 84 | 20 | 205 | 13,5 | 5,90 |
| 38,1 | 1.1/2'' | 61 | 140 | 41,3 | 92 | 21 | 210 | 17,0 | 6,80 |
| 44,5 | 1.3/4'' | 73 | 178 | 50,8 | 127 | 27 | 225 | 25,0 | 12,27 |
| 50,8 | 2'' | 82 | 197 | 57,2 | 147 | 32 | 245 | 35,0 | 21,31 |
| 57,2 | 2.1/4'' | 95 | 235 | 63,3 | 160 | 32 | 345 | 42,0 | 25,89 |
| 63,5 | 2.1/2'' | 105 | 270 | 69,9 | 182 | 40 | 395 | 55,0 | 32,29 |
| 76,2 | 3'' | 127 | 335 | 82,6 | 208 | 65 | 466 | 85,0 | 62,80 |
Coeficiente de Segurança: 4 x a Carga de Trabalho
Acabamento Padrão: Polido
Manilhas são acessórios projetados para movimentação e elevação de cargas, assegurando a união eficaz de cabos e correntes de aço.
