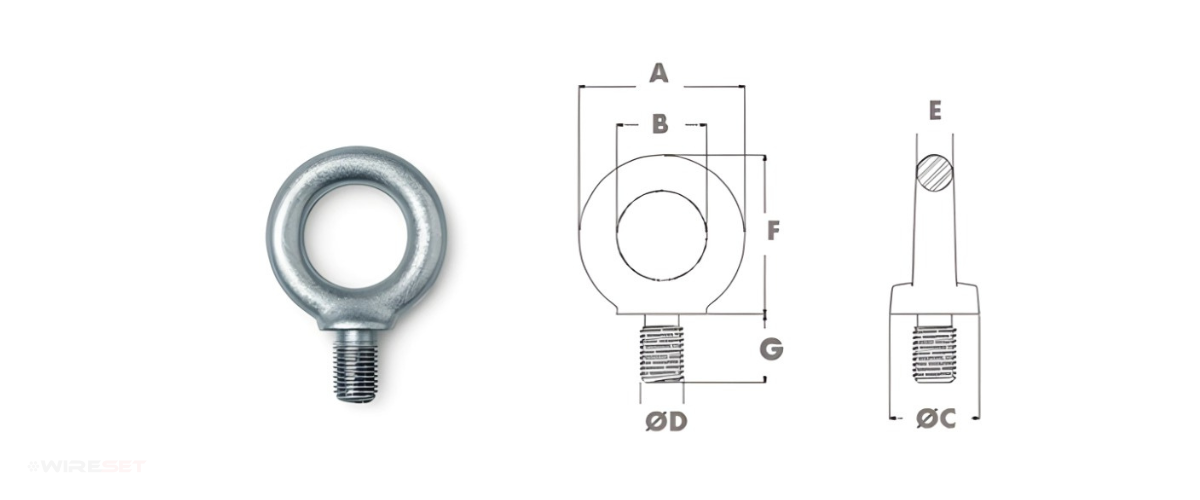

Olhal Suspensão
Rosca Métrica
| Ø ROSCA EM MILÍMETROS | Ø A | Ø B | Ø C | Ø E | Ø F | Ø G | CARGA DE TRABALHO | PESO UNIT. | ||
| VERT. | 45° | 90° | ||||||||
| MÉTRICA | mm | mm | mm | mm | mm | mm | t | t | t | kg |
| M-6 X 1,00 | 36 | 20 | 20 | 8 | 36 | 12 | 0,08 | 0,06 | 0,04 | 0,06 |
| M-8 X 1,25 | 36 | 20 | 20 | 8 | 36 | 12 | 0,14 | 0,10 | 0,07 | 0,06 |
| M-10 X 1,50 | 45 | 25 | 25 | 10 | 45 | 17 | 0,23 | 0,17 | 0,11 | 0,11 |
| M-12 X 1,75 | 54 | 30 | 30 | 12 | 53 | 21 | 0,34 | 0,24 | 0,17 | 0,19 |
| M-14 X 2,00 | 63 | 35 | 35 | 14 | 62 | 27 | 0,49 | 0,35 | 0,25 | 0,32 |
| M-16 X 2,00 | 63 | 35 | 35 | 14 | 62 | 27 | 0,70 | 0,50 | 0,35 | 0,32 |
| M-18 X 2,50 | 72 | 40 | 40 | 16 | 71 | 30 | 0,85 | 0,60 | 0,43 | 0,46 |
| M-20 X 2,50 | 72 | 40 | 40 | 16 | 71 | 30 | 1,20 | 0,86 | 0,60 | 0,46 |
| M-22 X 2,50 | 90 | 50 | 50 | 20 | 90 | 36 | 1,40 | 1,00 | 0,70 | 0,67 |
| M-24 X 3,00 | 90 | 50 | 50 | 20 | 90 | 36 | 1,80 | 1,29 | 0,90 | 0,94 |
| M-27 X 3,00 | 108 | 60 | 60 | 24 | 109 | 45 | 2,10 | 1,50 | 1,05 | 1,67 |
| M-30 X 3,50 | 108 | 60 | 60 | 24 | 109 | 45 | 3,20 | 2,30 | 1,60 | 1,67 |
| M-33 X 3,50 | 126 | 70 | 75 | 28 | 128 | 54 | 3,20 | 2,30 | 1,60 | 2,86 |
| M-36 X 4,00 | 126 | 70 | 70 | 28 | 128 | 54 | 4,60 | 3,30 | 2,30 | 2,86 |
| M-39 X 4,00 | 144 | 80 | 80 | 32 | 147 | 63 | 4,60 | 3,30 | 2,30 | 4,36 |
| M-42 X 4,50 | 144 | 80 | 80 | 32 | 147 | 63 | 6,30 | 4,50 | 3,15 | 4,36 |
| M-45 X 4,50 | 166 | 90 | 100 | 38 | 168 | 68 | 6,30 | 4,50 | 3,15 | 7,01 |
| M-48 X 5,00 | 166 | 90 | 100 | 38 | 168 | 68 | 8,60 | 6,10 | 4,30 | 7,01 |
| M-56 X 5,50 | 184 | 100 | 110 | 42 | 187 | 78 | 11,50 | 8,20 | 5,75 | 9,30 |
| M-64 X 6,00 | 206 | 110 | 120 | 48 | 208 | 90 | 16,00 | 11,00 | 8,00 | 13,07 |
| M-72 X 6,00 | 260 | 140 | 150 | 60 | 260 | 100 | 20,00 | 14,00 | 10,00 | 22,87 |
Coeficiente de Segurança: 6 x a Carga de Trabalho
Acabamento Padrão: Galvanizado
Olhal de Suspensão Tipo Parafuso transforma uma haste roscada em um ponto de elevação seguro, fabricado segundo a norma DIN 580.
